특수규격시험

국방산업 시험평가

  • - 군수품의 처리, 수송 및 서비스 환경에서 물리적 및 기능적으로 견뎌낼 수 있는 인증
  • - 군수품의 신뢰도 및 품질을 향상을 위해서 효율적인 시험평가체계를 구축
  • - 전문적인 기술로 ONE-STOP 시험인증 서비스 제공
  • - 고온·저온·습도·열충격·진동·충격·낙하·전자파·곰팡이·유체오염·강우·모래/먼지·내화 등
  • - KTR은 국방분야에서 요구되는 테일러링 체계를 준수하고 보안사항 및 One-stop 서비스 지원을 시행하고 있습니다.

시험검사 및 대상 품목

시험검사 및 대상 품목
분류 세부 항목 비고
국방 분야 육군·공군·해군용 기기 및 부품 MIL-STD-202G, MIL-STD-810F, MIL-STD-810G, MIL-STD-810C, MIL-STD-167-1A, MIL-PRF-28800, MIL-STD-461
항공 분야 항공기·무인기·헬리콥터 기기 및 부품 RTCA DO-160, MIL-STD-810, KS W 0811
EMP 방호시설 국방·민간 방호시설 및 건물·소재 차폐 MIL-STD-188-125-1/2, DMFC 4-40-70,
IEEE-STD-299/299.1

업무현황

업무현황
분류 시험항목
기후환경시험
  • - 저온시험, 고온시험, 고온고습시험, 온도싸이클시험, 온도충격시험, 염수분무
  • - 열충격시험
  • - 고도시험
  • - 침수시험
  • - 강우시험 (절차 I, II, III)
  • - 염수분무시험
기계적환경시험
  • - 진동시험 (Sweep sine, random, random on random, sine on random)
  • - 충격시험 (Half sine, sawtooth, SRS 등)
  • - 복합환경 진동시험
  • - 가속도시험
  • - 낙하시험
국방기기·항공기(전자파)
  • - MIL-STD-461
    CE101, CE102, CS101, CS106, CS114, CS115, CS116, CS117, CS118, RE101, RE102, RS101, RS103
  • - RTCA DO-160
    Section 15, Section 16, Section 17, Section 18, Section 19, Section 20, Section 21, Section 22, Section 25
EMP 방호시설
  • - MIL-STD-188-125-1/2
    SE : 10 kHz ~ 1 GHz, PCI : 5 kA, CWI : 100 kHz ~ 1 GHz /
    SE : 10 kHz ~ 1 GHz, PCI : 5 kA
  • - DMFC 4-40-70
    SE : 10 kHz ~ 1 GHz, PCI : 5 kA, CWI : 100 kHz ~ 1 GHz,
    SELDS : 95 kHz, 1 A
  • - IEEE-STD-299/229.1
    9 kHz ~ 18 GHz / 0.75 m to 2 m(SE : 10 kHz ~ 18 GHz)
기타 특수분야
  • - 모래/먼지 시험
  • - 곰팡이 시험
  • - 유체오염 시험
  • - 내화시험
  • - 소음진동 측정
  • - 비파괴 시험

주요설비

주요설비
설비 상세

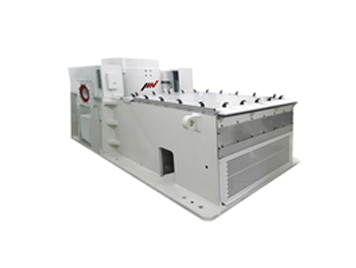

대형 진동 시험기

대형 진동 시험기

  • - Model : K160 (IMV)
  • - Sine force : 160 kN
  • - Random force RMS : 160 kN
  • - Displacement : 76 mm(p-p)
  • - Acceleration : Sine (85 g), Random (60 g r.m.s)
  • - Table Size : 1,800 X 1,800 mm

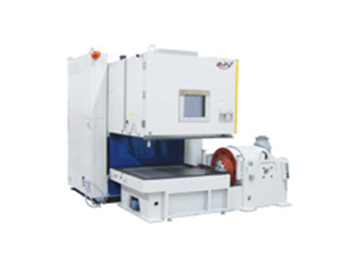

복합 진동 시험기

복합 진동 시험기

  • - Model : J260S (IMV)
  • - Sine force : 54 kN
  • - Random force RMS : 65 kN
  • - Displacement : 120 mm(p-p)
  • - Acceleration : Sine (140 g), Random (60 g r.m.s)
  • - Table Size : 800 X 800 mm
  • - chamber : -60 ℃ ~ 150 ℃, 25%R.H. ~ 95%R.H.
중형 진동 시험기

중형 진동 시험기

  • - Model : V8-440 (LDS)
  • - Sine force : 60 kN
  • - Random force RMS : 66 kN
  • - Displacement : 63 mm(p-p)
  • - Acceleration : Sine (140 g), Random (50 g r.m.s)
  • - Table Size : 900 X 900 mm
진동 측정 및 분석기

진동 측정 및 분석기

  • - Model : LMS SCADAS Mobile SCM01 (SIMENS)
  • - Channels : 8 CH
  • - Input Frequency Range : (0 ~ 102.4) kHz
  • - Dynamic Range : 110 dB
  • - Analysis Program S/W : Modal Impact Testing, FFT Analyzer,
    Tracked FFT functions, Octave based functions,
    Sound Level Meter functions, Order analyzer functions
항온항습기 (3 EA)

항온항습기 (3 EA)

  • - Model : PL-4J (ESPEC)
  • - Temperature : -40 ℃ ~ 180 ℃
  • - Humidity : 20 %R.H. ~ 98%R.H.
  • - Deviation : ±0.3 ℃, ±2.5%R.H.
  • - Cooling rate : Average 2.0 ℃/min
  • - Heating rate : Average 2.0 ℃/min
  • - Inside Size : 1,000 X 800 X 1,000 mm (W, D, H)
항온항습기 (7 EA)

항온항습기 (7 EA)

  • - Model : PSL-4J (ESPEC)
  • - Temperature : -70 ℃ ~ 180 ℃
  • - Humidity : 20 %R.H. ~ 98%R.H
  • - Deviation : ±0.3 ℃, ±2.5%R.H.
  • - Cooling rate : Average 2.0 ℃/min
  • - Heating rate : Average 2.0 ℃/min
  • - Inside Size : 1,000 X 800 X 1,000 mm (W, D, H)
가속 온/습도 챔버 (2 EA)

가속 온/습도 챔버 (2 EA)

  • - Model : EBE-8 (ESPEC)
  • - Temperature : -70 ℃ ~ 180 ℃
  • - Humidity : 20 %R.H. ~ 98%R.H.
  • - Deviation : ±0.3 ℃, ±2.5%R.H.
  • - Cooling rate : Average 20.0 ℃/min
  • - Heating rate : Average 20.0 ℃/min
  • - Cooling rate : Average 10.0 ℃/min
  • - Heating rate : Average 10.0 ℃/min
  • - Inside Size : 1,000 X 800 X 1,000 mm (W, D, H)
열충격챔버 (1 EA)

열충격챔버 (1 EA)

  • - Model : TSD-101-W (ESPEC)
  • - Temperature : -65 ℃ ~ 300 ℃
  • - Recovery Time : Within 5min
  • - Inside Size : 700 X 300 X 400 mm (W, D, H)
열충격챔버 (1 EA)

열충격챔버 (1 EA)

  • - Model : TSA-1100HS (ESPEC)
  • - Temperature : -65 ℃ ~ 180 ℃
  • - Recovery Time : Within 5min
  • - Inside Size : 1,000 X 1,000 X 1,100m (W, D, H)
중 / 대형 룸챔버 (2 EA)

중 / 대형 룸챔버 (2 EA)

  • - Model : EBE-2EW6P2E4F_38M (ESPEC)
    EBE-8E30W6P2T4L_38M (ESPEC)
  • - Temperature : -60 ℃ ~ 100 ℃
  • - Humidity : 10 %R.H. ~ 98%R.H.
  • - Deviation : ±0.3 ℃, ±4.5%R.H.
  • - Cooling rate : Average 1.0 ℃/min
  • - Heating rate : Average 1.0 ℃/min
  • - Inside Size : 2,000 X 2,000 X 2,000 mm (W, D, H)
    4,000 X 4,000 X 3,500 mm (W, D, H)
고도시험기 (1 EA)

고도시험기 (1 EA)

  • - Model : MAT-1000 (Terdny)
  • - Temperature : -70 ℃ ~ 150 ℃
  • - Pressure : Normal ~ 0.5 kPa
  • - Feet : Normal ~ 130,000
  • - Deviation : ≤±2kPa (≥40kpa)
    ≤±5% (2 ~40kpa)
  • - Inside Size : 1,000 X 1,000 X 1,000 mm (W, D, H)
분진시험기 (2 EA)

분진시험기 (2 EA)

  • - Model : P14.46 (PLT)
  • - Vacuum : -20 mbar
  • - Talcum : 2 kg/㎥
  • - IP : 5X, 6X
  • - Inside Size : 700 X 300 X 700 mm (W, D, H)
  • - Inside Size : 2,000 X 2,000 X 2,500 mm (W, D, H)
살수시험기 (1 EA)

살수시험기 (1 EA)

  • - Model : 살수시험기 (KTR)
  • - IP : X1, 2, 3, 4, 5, 6, 6K, 7, 9K
  • - 회전각 : ±60˚, ±180˚ (X3, X4)
  • - 시험시간 : 최소 3분 ~ 10분
  • - 시험유량 : 12.5L/min (X5), 100L/min (X6)
가속도시험기 (1 EA)

가속도시험기 (1 EA)

  • - Model : 가속도시험기 (GU)
  • - 최대 가속도 : 100 g
  • - 최대 하중 : 150 kg
  • - 슬립링 : 24 ch, 2A/ch, AC, DC 사용가능
  • - Arm Size : 1,500 mm
  • - Table Size : 800 X 800 mm
경사도 시험기 (1 EA)

경사도 시험기 (1 EA)

  • - Model : 경사도 시험기 (세종F.A)
  • - 기울기 : 단면 최대 (25˚), 전면 최대 (50˚)
  • - 최대 하중 : 1.5 ton
  • - 속도조절 : 1회 왕복시간 설정 가능
  • - Table Size : 1,200 X 1,200 mm

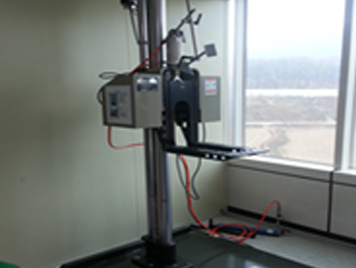

낙하 시험기 (1 EA)

낙하 시험기 (1 EA)

  • - Model : 낙하 시험기 ((주)뉴런핏)
  • - Test 높이 : 300 ~ 1 800 mm
  • - 최대 하중 : 60 kg
  • - 높이제어 : 수동제어
  • - 낙하 방식제어 : 수동제어 (모서리, 바닥 등)
  • - 바닥판 Size : 1 200 X 1 500 mm
모래먼지시험기 (1 EA)

모래먼지시험기 (1 EA)

  • - Model : 모래먼지시험기 (AIR DYNAMICS (미국))
  • - Test 온도 : 23 ℃ ~ 70 ℃
  • - AIR VELOCITY : 먼지 (1.5±1) ~ (8.9±1.3) m/s
    모래 (18 ~ 29) m/s
  • - 방향전환 : 360° rotatable
  • - 외부 Size : 3Ⅹ 6.8 Ⅹ 4.5 m (W, D, H)
  • - 내부 Size : 1,000Ⅹ 1,000 Ⅹ 1,00 mm (W, D, H)
강우시험기 (1 EA)

강우시험기 (1 EA)

  • - Model : 강우시험기 (KTR (한국))
  • - MIL-STD-810 : 절차 1, 절차 2, 절차 3
  • - DO-160 : Drip proof test
  • - Max EUT SIZE : 1.5 Ⅹ 1.5 Ⅹ 1.5 m (W,D,H)
  • - 바람속도 : 18 m/s 구현
  • - Test 온도 : 23 ℃ ~ 70 ℃
  • - 챔버바닥 : 시료회전 테이블

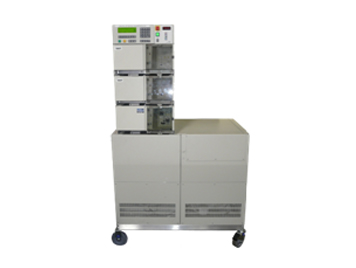

펄스 발생기

펄스 발생기

  • - Model : M-CS115 / POG-CS116-6
  • - Charging Voltage : 2 kV / 15 kV
  • - Pulse Width : 30 ns (CS115)
  • - Frequency : 10 kHz ~ 100 MHz (CS116)
  • - Size : 630 mm x 530 mm x 485 mm
  • - Weight : 34.5 kg
E-Field 발생기

E-Field 발생기

  • - Model : EFG-03
  • - Frequency : 10 kHz ~ 100 MHz
  • - Power Handling 3.5 kW
  • - Impedance : 50 ohms nominal
  • - Element Dimensions : 87 cm x 155 cm
  • - Height Adjustment : 122 cm
  • - Weight : 68 kg
  • - Input Connector : 7/16 female
  • - Cooling : Not Required
고출력 광대역 안테나

고출력 광대역 안테나

  • - Model : HPBA-2510
  • - Frequency : 25 MHz ~ 100 MHz
  • - VSWR : 2.5:1 average
  • - Polarization : Linear
  • - Power Handling : 3.5 kW
  • - Feedpoint Impedance : 50 ohms nominal
  • - Weight : 9.1 kg
  • - RF Connector : 7/16 female
낙뢰유도 시험기

낙뢰유도 시험기

  • - Indirect lightning tester
  • - Multiple Stroke Generator: indirect lightning test on aircraft: Multiple Stroke (MS). WF1 & WF4 (6.4/70μμs); WF5A (40/120μμs); WF5B (50/500μs) up to 24 pulses.
  • - Single Stroke Generator : Generator for indirect lightning test on aircraft Single stroke (SS). WF1 (6.4/70μs) 250A up to 4000A, WF4: (6.4/70μs) 125V up to 3200V and WF5A: (40/120μs) 400A up to 6000A.
  • - Multiple Burst Generator : Generator for indirect lightning tests : PIN injection W3, 1MHz, Level 3, cable bundle WF3: 1MHz, 10MHz up to Level3, WF2: 0.1/6.4μs up to level 5. Multiple burst WF3 1MHz and 10MHz up to Level 5.
  • - Oscillatory Multiple Burst Generator + EXT : 4 Unit High mainframe for one NW­lWFx­xxxFS (first stroke) and one NW WFx xxx SS module with connections to generator OS MB. Controlled by the generator
V-대수주기 배열 안테나

V-대수주기 배열 안테나

  • - Model : VAL-8001
  • - Frequency : 80 MHz ~ 1 GHz
  • - Gain : 8 dBi
  • - VSWR : 1.5:1 average
  • - Polarization : Linear
  • - 3 dB Beam Width : 65 degrees
  • - Power Handling : 1 kW
  • - Impedance : 50 ohms nominal
EMP 펄스 발생기

EMP 펄스 발생기

  • - Model : EMP80K-5/500
  • - Peak Open Circuit Voltage : 10 kV ~ 80 kV
  • - Source Impedance : > 60 ohm
  • - Peak Short Circuit Current : > 1 kA
  • - Pulse Shape : Double exponential waveform
  • - Rise Time : < 20 ns
  • - Pulse Width : 500 ns ~ 550 ns
  • - Weight : 80 kg
EMP 펄스 발생기

EMP 펄스 발생기

  • - Model : EMP300K-5/500
  • - Peak Open Circuit Voltage : 100 kV ~ 350 kV
  • - Source Impedance : > 60 ohm
  • - Peak Short Circuit Current : 1.5 kA ~ 6.0 kA
  • - Pulse Shape : Double exponential waveform
  • - Rise Time : < 20 ns
  • - Pulse Width : 500 ~ 550 ns
  • - Weight : 175 kg
곰팡이 시험용 챔버 (4 EA)

곰팡이 시험용 챔버 (4 EA)

  • - Inner dimension
    850 x 850 x 850 mm (W, D, H)
  • - Temperature range : (5 ~ 70) ℃ ± 1.0 ℃
  • - Humidity range : (30 ~ 98) % R.H. ± 2.0 % R.H.
  • - Air velocity : (0.5 ~ 1.0) meters/second
유체오염성(강제 순환 건조기, 1 EA)

유체오염성(강제 순환 건조기, 1 EA)

  • - Model : 강제 순환 건조기 (Forced Convection Oven)
  • - Test 온도 : 23 ℃ ~ 250 ℃
  • - 외부 Size : 577Ⅹ 642 Ⅹ 760 mm (W, D, H)
  • - 내부 Size : 400Ⅹ 360 Ⅹ 420 mm (W, D, H)
염수분무 챔버

염수분무 챔버

  • - Chamber Capability : 2000 L
  • - Chamber Internal Dimension : 2,160 mm X 980 mm X 1,320 mm
  • - Temperature range : -40 ℃ ~ 70 ℃
  • - Humidity range : (20 - 100) % R.H.
  • - Mode of Operation : Salt Spray, Dry, Humidity, Controlled Humidity & Temperature
비파괴 시험

비파괴 시험

  • - MIL-STD-2175, MIL-STD-1907, AMS-STD-2175, AMS-A-21180
  • - 시험범위 : 방사선투과시험(RT), 초음파탐상시험(UT), 자분탐상시험(MT), 액체침투탐상시험(PT)
  • - X선 발생장치 : (140 ~ 300) kV. 5 mA
반무향실(1 EA)

반무향실(1 EA)

  • - 크기 : 9.8 m × 6.2 m × 7.4 m (W × D × H)
  • - 암소음 : 7.5 dB(A)
  • - Low cut-off frequency : 63 Hz

주파수 분석기(음향, 진동분석, 2 EA)

  • - Model : 3050-A-060
  • - 6 Input channels
  • - 6.3 Hz to 20 kHz input range
  • - Sound Power Level(PWL), Sound Pressure Level(SPL)
  • - FFT, CPB octave analysis

담당자 안내

내환경평가팀

신동직 책임연구원

국방시험 매니저, 진동 및 환경시험(국방기기, 철도 등)

031.679.9555

djshin@ktr.or.kr

이준호 수석연구원

국방시험 매니저, 용역과제

031.679.9668

interljh@ktr.or.kr
